За воспламенение топлива в топочной камере котла или другого оборудования отвечает комплекс устройств, среди которых ключевая роль принадлежит трансформатору розжига. Прибор является частью системы автоматики теплоснабжающих агрегатов, взаимодействует с блоком управления, может иметь разные исполнения, способ подключения, режим работы, технические характеристики. Это обусловлено различными конструкциями котлоагрегатов, печей, теплогенераторов и других установок, работающих на газе или жидком топливе.
В статье детально рассматриваем, что такое трансформатор розжига и как он работает.
Что такое трансформатор розжига
Конструктивно запальный трансформатор представляет собой моноблок в небольшом пластиковом корпусе прямоугольной формы. Он может быть разборным или выполненным в неразъемном литом исполнении. Набор конструктивных элементов зависит от типа трансформаторного блока. Как правило, это индукционные или электронные устройства.

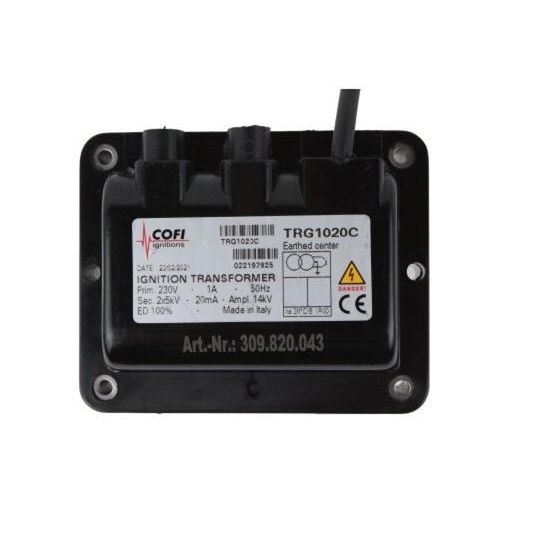

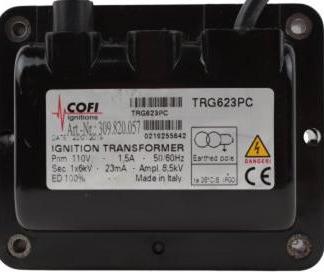

Индукционные трансформаторы розжига, такие как приборы серии Cofi TRG или Cofi TRE, включают следующие компоненты:
- магнитопровод (сердечник) – выполнен из ферромагнитного материала, обычно из стали или специальных сплавов
- первичная обмотка – это катушка из медного провода, намотанного на сердечник; она рассчитана на низкое напряжение (220 В), подключается к источнику питания; число витков относительно небольшое
- вторичная обмотка – также выполняется из медного провода, но имеет значительно большее количество витков; наматывается поверх первичной обмотки или на отдельную часть сердечника; предназначена для генерации высокого напряжения (10–15 кВ)
- изоляция – между обмотками и сердечником используется изоляционный материал, который предотвращает короткое замыкание и обеспечивает безопасность работы трансформатора
- корпус – как правило, выполнен из прочного термостойкого пластика, защищающего внутренние элементы от механических повреждений, влаги и пыли
- клеммы – расположены на корпусе для подключения первичной обмотки к источнику питания и вторичной обмотки к электродам розжига; бывают винтовыми или быстрозажимными; вместо клемм может предусматриваться вывод электрического провода

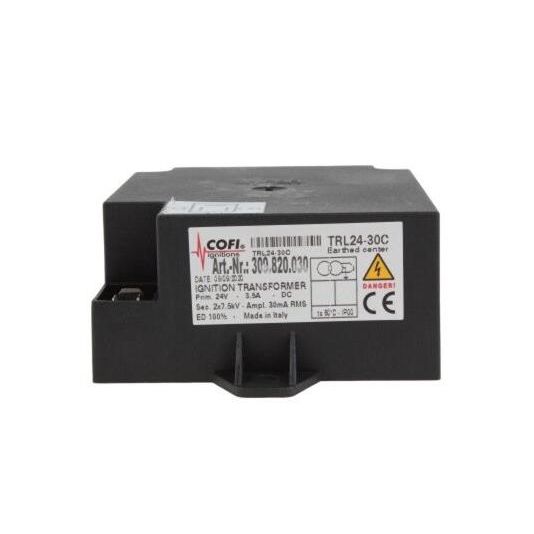

Электронные запальные трансформаторы, например, стандартные приборы Cofi TRK1 и мощные решения Cofi TRL, имеют более сложную конструкцию, поскольку включают электронные компоненты для преобразования напряжения. Их основные элементы:
- входной выпрямитель – преобразует переменное входное напряжение (220–240 В переменного тока) в постоянное
- высокочастотный генератор – создает высокочастотные импульсы переменного тока; высокая частота позволяет уменьшить общие размеры и массу трансформатора
- мини-трансформатор – это трансформаторная часть прибора, которая обеспечивает преобразование высокочастотных импульсов низкого напряжения в высоковольтные (до 15 кВ), необходимые для создания искры
- выходной выпрямитель и фильтр – преобразуют высоковольтные электрические сигналы переменного тока в стабильное высокое постоянное напряжение, подаваемое на электроды розжига
- корпус – выполнен из термостойкого пластика или композитных материалов, обеспечивающих защиту и изоляцию внутренних компонентов
- разъемы и соединители – предназначены для подключения к сетевому питанию и электродам розжига
Запальные трансформаторы подключаются к системе котла несколькими способами. Это может быть соединение напрямую с электродами розжига, с подключением через блок управления или с установкой дополнительных элементов, например, конденсатора, как в трансформаторах Cofi TRW, или резистора для регулировки параметров искры.
Как работает трансформатор розжига
Индукционные трансформаторные устройства работают на основе электромагнитной индукции. Схема их работы выглядит следующим образом. При запуске котла, на первичную обмотку трансформатора подается сетевое напряжение 220–230 В переменного тока, с частотой 50–60 Гц. Это создает переменное магнитное поле, которое передается через магнитопровод на вторичную обмотку. Последняя содержит большее количеством витков, чем первичная катушка. В связи с этим возникает высокое напряжение, за счет явления электромагнитной индукции. Оно и подается на электроды розжига, расположенные в топке котла. Между электродами возникает искра, воспламеняющая топливную смесь. После успешного розжига, трансформатор отключается, а котел переходит в режим стабильной работы.
Индукционные воспламенители характеризуются простой конструкцией, исключительной надежностью, способностью работать в условиях высоких температур и влажности. Вместе с тем такие приборы более громоздкие и тяжелые, по сравнению с электронными аналогами.
Электронные запальные трансформаторы используют современные технологии для генерации высоковольтной искры. Устройства работают на базе импульсного преобразования напряжения и включают в себя электронные компоненты, такие как транзисторы, конденсаторы и микросхемы. При включении котла, входное переменное напряжение поступает на выпрямитель, который преобразует его в постоянное. Далее генератор высокочастотных импульсов создает сигналы высокой частоты, поступающие на повышающий мини-трансформатор. Затем высокое напряжение подается на электроды розжига, где возникает искра, поджигающая топливную смесь.
Электронные трансформаторные устройства часто оснащены системами контроля, которые автоматически отключают прибор, после успешного розжига. Это повышает энергетическую эффективность и безопасность работы системы. Воспламенители, созданные на основе электронной технологии, имеют компактные размеры, отличаются особой точностью, могут интегрироваться с современными системами управления котлом. В то же время они более чувствительны к перепадам напряжения и условиям окружающей среды.
