Трансформаторы розжига – необходимая автоматика для экономичной, корректной и безопасной работы отопительного оборудования. Устройство несколько раз подряд генерирует искру, от которой происходит возгорание жидкого или твердого топлива.
Как работает трансформатор розжига
Трансформатор розжига преобразует электрическое напряжение в более высокое. В итоге образуется искра, которая поджигает топливо. Если трансформатор розжига неисправен, то такая поломка приводит к утечкам газа или дизельного топлива, мазута, перегреву или отказу в работе котлов и другого отопительного оборудования.
Принцип работы трансформатора розжига простой. Электрический ток поступает на электромагнитную катушку, которая генерирует более высокое напряжение для образования искры нужной мощности.
Для того чтобы газ или жидкое топливо (дизель или мазут) воспламенились, нужна определенная мощность розжига. Также имеет значение, сколько искр трансформатор генерирует за определенный период времени.
Например, для розжига жидкого топлива нужна искра большой мощности. Кратность генерирования искры и повтор розжига для разных конструкций котлов также имеет значение.
Катушка преобразует электрический ток в высокое напряжение, полностью разряжается при одном пуске розжига. Поэтому необходимо время до следующей подзарядки, чтобы электромагнитная катушка смогла снова генерировать искру. Этот промежуток обозначается в процентах и маркируется ED. Показатель 30% означает, что для подзарядки и следующего цикла розжига нужно три минуты, если 50%, то две минуты, если 100%, то повторный розжиг возможен через одну минуту.
Как узнать, что трансформатор розжига неисправен?
Проще всего диагностировать неисправность в котлах со встроенным индикатором неисправности. Он начинает мигать, если розжиг не произошел и подача топлива перекрыта.
Причиной неисправности трансформатора розжига чаще всего бывает неисправность электрического подключения и загрязнения электродов. Реже выходит из строя электромагнитная катушка, преобразователь напряжения.
Провести самостоятельную диагностику несложно. Сначала надо проверить корректность подключения, очистить окислившиеся контакты, проверить целостность проводов. Также проверяются и очищаются контакты розжига пламени. Они окисляются или загрязняются нагаром, копотью, поэтому формирование искры затруднено.
Электромагнитную катушку проверяют при помощи вольтметра. На входе должно быть 120 В, а на выходе – не меньше 10 000 В. Если напряжение на выходе меньше, то катушку нужно менять.
Но надежней купить новый трансформатор розжига, так как по стоимости замена катушки может быть даже дороже, чем приобретение новой автоматики розжига.
Обзор популярных моделей трансформаторов розжига Cofi
Популярный и надежный итальянский бренд предлагает широкий выбор трансформаторов розжига, которые подходят практически ко всем моделям используемого в России отопительного оборудования. Простая классификация трансформаторов розжига по сериям помогает легко и быстро подобрать нужную модель автоматики, ориентируясь на технические характеристики оборудования, тип, очистку топлива.

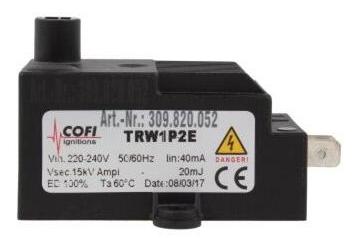

Cofi серия TRW – эти трансформаторы зажигания разработаны для конденсационных и атмосферных газовых горелок. Оснащены встроенным однополюсным детектором пламени. Предусмотрена возможность монтажа автоматики «над газовым клапаном», что гарантирует полную безопасность работы оборудования. Подходят для работы в сложных условиях. Генерируют искру большой мощности до 15 кВ, ED 100%.
Cofi серия TRG – мощная автоматика для розжига газовых горелок и котлов, работающих на вязком тяжелом топливе (дизеле, мазуте). Трансформаторы розжига этой серии идеально подходят для горелок с большим расходом топлива, где требуется непрерывная мощность и более высокое напряжение розжига. Версии этой серии рекомендованы для использования в крупногабаритных трансформаторах и промышленном оборудовании, работающем при высоком давлении. Модель Cofi TRG1230 с мощностью искры розжига 2х6 кВ, ЕD 33% при 3-х минутном перерыве розжига и 25% при 4-х минутном перерыве розжига для жидкого топлива. Модель Cofi TRG623PC – для газовых атмосферных горелок с мощностью розжига 6 кВ и ED 100%, гарантируют безопасную корректную работу котла или отопительного оборудования.
Cofi серия TRE – модели небольших, компактных трансформаторов розжига для газовых и жидкотопливных горелок. Отличие модели – встроенный ионизационный индикатор наличия пламени. Серия представлена моделями разной мощности искры розжига – от модели Cofi TRE820PISO на 8 кВ для газовых горелок, до Cofi TRE820 – функционального трансформатора розжига для дизельных и газовых горелок, с двумя электродами поджига мощностью 2х4 кВ.
Cofi серия TRH2 – электронный трансформатор очень высокой мощности 2х12 кВ, с двумя электродами поджига. Разработан для горелок, работающих на тяжелом жидком топливе (мазуте, дизельном топливе высокой вязкости без подогрева), также может применяться для атмосферных газовых горелок.
Cofi серия TRK1 и Cofi серия TRK2 – универсальные и функциональные электронные трансформаторы розжига, которые легко интегрируются практически со всеми моделями газовых и жидкотопливных котлов. Большой выбор моделей позволяет подобрать трансформатор для горелок с постоянным или прерывистым режимом работы, с однополюсным или двухполюсным подключением.
Cofi серия TRL – электронный высокопроизводительный трансформатор розжига большой мощности для газовых и дизельных горелок, рекомендован для поджига жидкого топлива с высокой вязкостью, подаваемого без предварительного подогрева. Подходит для горелок с прерывистым и постоянным режимом работы.
Cofi серия TRS – универсальный традиционный трансформатор розжига среднего размера, подходящий для всех видов газовых и жидкотопливных горелок, с непрерывным или прерывистым режимом работы. Серия представлена большим выбором моделей разной мощности искры розжига. Есть возможность подобрать автоматику для старых моделей газовых и дизельных котлов и для нового отопительного оборудования по нужным характеристикам.
Менеджеры предоставят подробную консультацию, предложат на выбор нужную модель трансформатора, с учетом параметров конкретного котла или колонки, промышленного или бытового отопительного оборудования, типа и качества топлива.
