В статье рассматриваем трансформаторы трех типов: понижающие, повышающие и разделительные. Также делаем обзор актуальных моделей Cofi.
Типы и особенности электротрансформаторов
Трансформаторное оборудование широко применяется в электротехнике и энергосистемах для эффективной передачи и преобразования электрической энергии. В зависимости от функциональности, трансформаторы делятся на следующие типы:
- Понижающие
- Повышающие
- Разделительные
Все группы оборудования работают на основе закона электромагнитной индукции. Переменный ток поступает на первичную обмотку, формирует изменяющееся магнитное поле. В результате электромагнетизма, во вторичной обмотке возникает напряжение. Основное различие между ними состоит в соотношении витков на обмотках. Этим определяется характер преобразования напряжения или обеспечение гальванической развязки.
Понижающие трансформаторы уменьшают напряжение переменного тока с более высокого (например, 10 кВ) до более низкого (например, 400 В или 220 В) значения. Это достигается за счет большего количества витков на первичной обмотке по сравнению со вторичной. Следовательно, выходное напряжение оказывается ниже входного. Оборудование подобного рода используют в трансформаторных подстанциях, электроприборах, системах освещения, электросетях. С помощью устройств, понижающих напряжение, обеспечивают безопасную подачу энергии конечным потребителям.
Повышающее оборудование, например, трансформаторы розжига, преобразуют низкое напряжение в более высокое, необходимое для дальнейшей передачи энергии или работы установки, требующей высокого напряжения. Так, имея на входе стандартные сетевые значения в 220 В, однофазные трансформаторы поджига, преобразуют их в кратно большую величину, которая может достигать 15–20 кВ. Чтобы увеличить выходное напряжение, на вторичной обмотке делают больше витков, чем на первичной. Кроме того, конструкция повышающих трансформаторов выполняется с усиленной электроизоляцией, необходимой для предупреждения пробоя.
Разделительные трансформаторы, в отличие от понижающих и повышающих, не изменяют параметры напряжения. Главная задача устройств – обеспечить гальваническую развязку между входной и выходной цепями, то есть исключить прямое электрическое соединение. Благодаря этому повышается безопасность и снижается уровень помех. Особенность конструкции заключается в одинаковом количестве витков первичной и вторичной обмоток, поэтому напряжение на выходе практически равно входному. Гальваническая изоляция достигается за счет физического разделения обмоток и обеспечения защиты от пробоя и утечки тока.
Помимо разделения на типы по назначению, современные силовые трансформаторы делятся на шесть типов, в зависимости от номинальной мощности:
- до 100 кВ∙А
- 160–630 кВ∙А
- 1000–6300 кВ∙А
- Свыше 10 000 кВ∙А
- Свыше 40 000 кВ∙А
- Свыше 100 000 кВ∙А
Номинальная мощность – основополагающий параметр, который всегда учитывают при выборе силовых трансформаторов. Величина подразумевает максимальную электрическую нагрузку на оборудование в номинальных условиях эксплуатации.
Трансформаторы Cofi относятся к первому типу по номинальной мощности.
Как определить вид трансформатора
Отличить понижающий, повышающий и разделительный трансформаторы можно прежде всего по маркировке и паспортным данным. Все основные характеристики модели вынесены на заводскую табличку. Применительно к трансформаторам розжига здесь указываются:
- Входное и выходное напряжение
- Сила тока на входе и выходе
- Частота тока
- Номинальный коэффициент использования
- Количество высоковольтных точек подключения

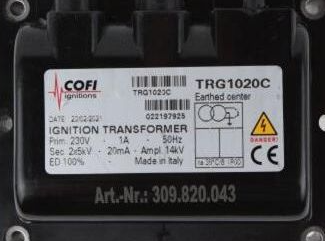

Основным ориентиром служат значения напряжения. Например, у модели Cofi TRG1020C входной и выходной параметры составляют 230 В и 5 кВ. Это указывает на то, что устройство относится к повышающим трансформаторам. Таким же образом можно определить понижающий и разделительный тип оборудования. Но в случае равных параметров напряжения, также должно быть указано, что это именно разделительный трансформатор.
Если доступа к паспортным данным нет и характеристики на шильдике не читабельны, нужно измерить выходное напряжение при известных значениях второго. После измерений соотнести оба значения.
Актуальные модели трансформаторов розжига Cofi

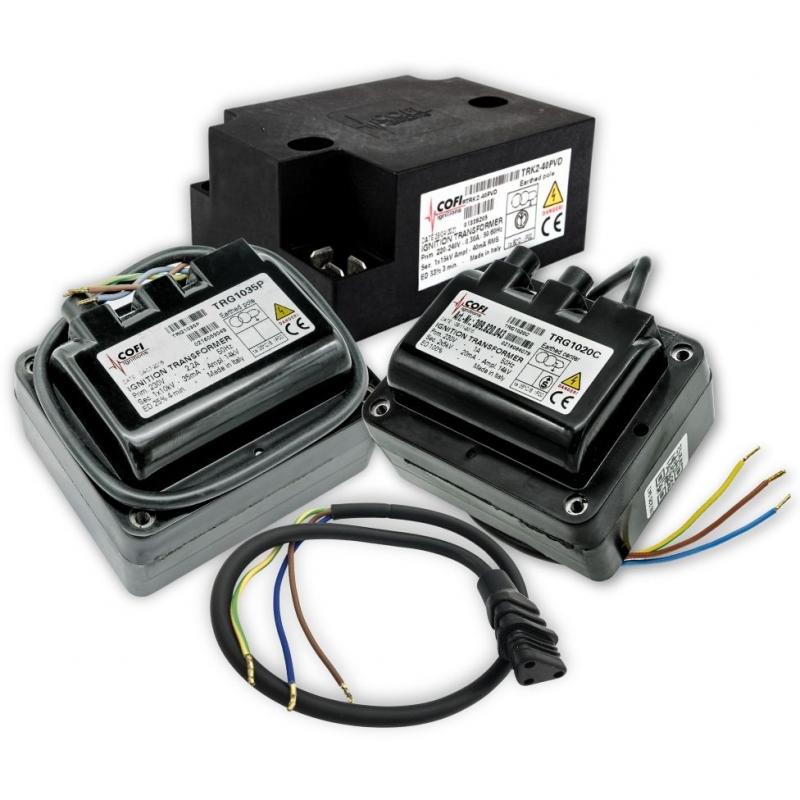

Трансформаторные устройства Cofi представлены решениями для жидкотопливных и газовых горелок разной мощности и конструкции. Это как стандартные трансформаторы розжига серий TRK1 и TRK2, так и решения высокой мощности линеек TRH и TRL. Кроме того, компания выпускает оборудование модельного ряда TRW, разработанное специально для конденсационных котлов, а также экономичные малогабаритные решения серии Cofi TRE.

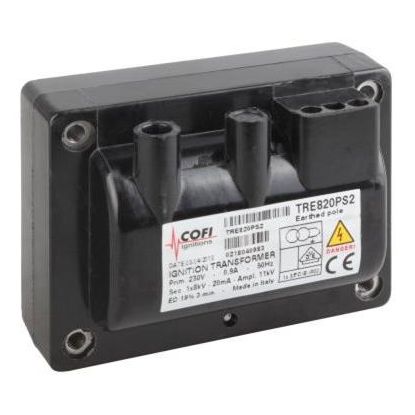

Одна из лучших компактных моделей Cofi – индукционный трансформатор розжига Cofi TRE820P/3, преобразующий сетевые значения 230В в выходное напряжение 8 кВ. Разработан для газовых горелок, отличается стабильной генерацией искры, прочной, герметичной конструкцией, длительным сроком службы. Устройство имеет один высоковольтный выход для подключения запального электрода, работает в кратковременном режиме (19 % продолжительность от полного цикла).
Среди стандартных электронных моделей особым спросом пользуется трансформатор Cofi TRK1-20PCVD – эффективный, надежный, стойкий к ударам и термическим воздействиям. Модель рассчитана на питание 220–240 В и создание выходного импульса 15 кВ. Рабочий цикл составляет 100 %. Обеспечивает безопасный розжиг дизельных горелок. Совместим с изделиями многих марок, в том числе Baltur, Lamborghini, Elco и пр.
Трансформатор розжига Cofi TRH2-30C – еще один представитель передовых электронных устройств для жидкотопливных горелок. Питается от сети напряжением 230 В, которое повышает до значений 12 кВ на каждый высоковольтный выход. Продолжительность включения в течение трехминутного цикла составляет 100 %. Отличается стабильной искрогенерацией, высоким уровнем электроизоляции при одновременной компактности. Подходит для дизельных горелок Ecoflam, Weishaupt, ACV и др.
Модель Cofi TRS1020/16 – универсальный индукционный трансформатор розжига среднего размера. Прибор подходит как для газовых, так и жидкотопливных горелок. Рассчитан на входное напряжение 230 В и выходную величину 5 кВ. Рабочий режим – 25 %. Оснащен двумя штекерами для подключения электродов, выполнен в корпусе из прочного пластика, обеспечивает быстрый розжиг топлива. Совместим с горелками, всех вышеуказанных производителей.
